どうも。。

事後報告になってしまい申し訳ありませんが、先週ビックサイトで開催された「第19回国際鉄道模型コンベンション」に出展いたしました。

thumb_IMG_1572_1024
今回は知り合いの方と合同で「Nゲージで作る鉱山(ヤマ)の鉄道」と題して出展しました。
自分はこのブログで散々やっている石灰石鉱山レイアウトで参加し、知り合いの方は今回のJAMのテーマである「北海道」に沿って道内の炭鉱や石炭積み込み駅のジオラマで出展。

thumb_IMG_1564_1024
JAMどころか公開系のイベントは初参加でしたが、余裕あるはずだった製作時間があっという間に過ぎてしまい、結局作りかけの情けない状態で公開するはめに…

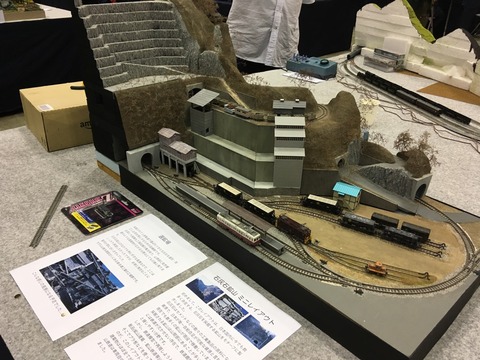

単にレイアウトを置いただけでは何がなんだかわからないと思ったので、石灰石鉱山レイアウトの解説をプリントして置いておきました。

thumb_IMG_1568_1024

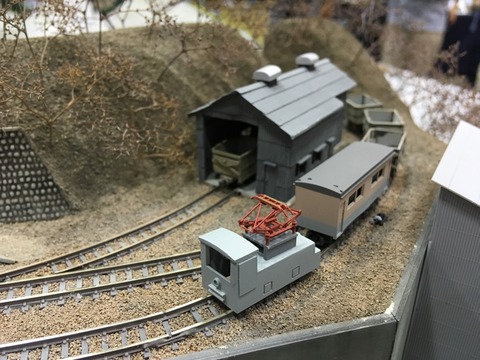

レイアウト本体は製作時間切れで悔いの残る状態になってしまいましたが、逆に個人的に今回一番うまくいったのが上部軌道だと思っています。
坑内機関車・人車(動力入り)・グランビー鉱車5両の鉱山編成で、製作に使用したロクハンZショーティーの動力ユニットと安定したスロー走行とトレーラー車輪の転がりの良さで無事に3日間の開催中ノートラブルで低速運転を続けてくれました。
車体はフルスクラッチだったのでプロポーションや配色が似合うか不安でしたが、なんとかレイアウトの雰囲気に収まる形になったと思います。

せっかくなのでTwitterにアップした走行動画も貼っておきます。



thumb_IMG_1561_1024
山の裏手にあるアーチ橋周辺は、地形調整の難しさと工期の都合から本線と上部軌道の立体交差を諦めて、本線はトンネル化してアーチ橋の下は平地にして簡略化しました。
スチレンボードを本線上に貼って地面色を塗って仕上げているだけなので、もしかしたら今後再造成して立体交差を復活されるかもしれません。

thumb_IMG_1593_1024
工場区画は上部軌道からの積み下ろし施設・本線貨車への積み込みホッパー・段々屋根の建物の3つしか用意出来ない有様でした。
「どうせ建物で隠れてしまうけど一応ウェザリングしておこう…」と思って仕上げたコンクリ壁の汚れが賑やかしに役立ってしまうことに…
高さ方向と奥行きに制約のある場所に隣接施設とのつながりを考えて建物を設計・製作するのは予想以上に難しくて、ここでスランプに陥ってしまいました。
本線や留置線のバラスト散布すらも完了できなくて、本当に情けないです。

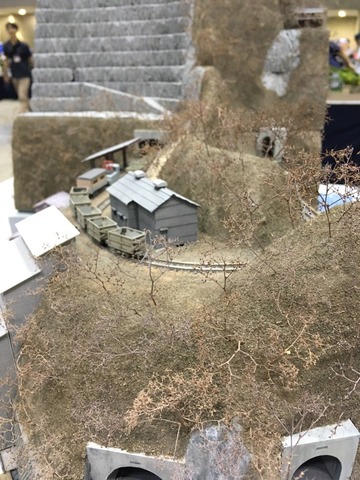

斜面はテクスチャペイントを塗ってパウダーを撒いた地面に、塗装したオランダフラワーを植えて冬枯れの山を再現しています。
石灰石鉱山レイアウト製作でやりたいことの一つだった冬枯れの情景も、オランダフラワーのおかげである程度それっぽく見える景色になった気がします。
もう少し植生のバリエーションを増やしたかったのと、搬入方法の都合で枝が弱いオランダフラワーは現地で設置後に植えなくてはいけなかったので、一日目は半分程度しか樹木が植えられていない状態を晒してしまったのも心残りで今後改善しないといけない点です。

thumb_IMG_1582_1024
本線系車両に関しても今年度に新規製作できた車両はゼロという有様…
数年前に作ったフリーランス車両に活躍してもらいました。
今見るととても恥ずかしい出来ですが、フリーランス電車をメインに走らせたおかげで架空の風景であることがわかりやすくなったかと思います。

thumb_IMG_1573_1024
石灰石鉱山からセメント工場への原石輸送列車ということでホキ10000を配置し、牽引機は東武からの譲渡機という設定で。
いずれは機関車も貨車もフリーランス化したいと思ってます。

平地部分の構造物も結局何も設置できませんでした。
以前はここにセメント工場と積み込み線を作る予定でしたが、改めて考えると武州原谷駅や三ヶ尻のように石灰石鉱山とセメント工場は鉄道輸送が必要になるくらい離れた距離にあるべきでは?と思ったので、平地部分は計画変更するかもしれません。

thumb_IMG_1584_1024
イベント関係は初参加であったのと目標だった完成ラインまで製作できなかったので、開始前はどうなることかと不安でいっぱいでしたが、予想以上に多くの方に足を止めて見て頂いて本当にありがとうございました。
ブログやTwitterを見ていらして頂いた方にも何名か声を掛けて頂いて、とても楽しい時間でした。
今後も模型製作もブログも懲りずに続けていきますので、よろしくお願いします。。

他の出展者の方の作品も拝見しましたが、見てばかりで撮影をほとんど忘れていたのがすごく心残りです…
特にジオラマ作品は非常に精巧なものから独特のデフォルメで惹きつけられる作品までいろんな方向性のものが一堂に会していて、とても刺激になりました。
自分ももっとクオリティ面も製作ペースも上げていきたいところです…

つづく…?

どうも。。

2015年に公開された映画「マッドマックス 怒りのデス・ロード(原題:Mad Max: Fury Road)」を去年劇場で観て以来、作品の完成度の高さや狂気あふれる世界観と劇中に登場するあまりにも個性的な改造車にとても感銘を受けました。
公式サイトより、登場マシン紹介「MAD MAX: FURY ROAD - Vehicle Showcase Site 」※音量注意です

この強烈に独創的すぎる改造車達の模型がすごく欲しくなりましたが、残念ながら製品化は今のところ主役のインターセプターくらいしかありません…
…なら、例によって自作するしかない!ということで、手持ちのジャンクパーツなどで作れないかいろいろ考えてみることに。。
どうせなら劇中で特に印象的な大量の改造車によるカーチェイスのシーンをやりたかったので、スケールは小さめで…となると、種車の入手のしやすさなどを考えると1/144〜1/150スケールが妥当でした。
ということで、手持ちの1/144のミリタリー物やNゲージのトラックや自動車を改造して製作してみることに。
1台目はやはり主役マシンからにしようと思い、女戦士フュリオサの駆る「ウォーリグ」を製作していきます( 画像は上記サイトより)。
48

"実車"のベース車は軍用トレーラーらしいのですが、今回はシャーシの形状が近くて手元にたくさんあったトミーテックのトレーラーコレクションのトレーラーを種車に。
コンテナ貨車に載せるコンテナ目当てに買って余ったトレーラーを活用します。

thumb_IMG_0700_1024
トレーラーのヘッドはどの車種も4輪なので、ウォーリグと同じ車輪数にするために駆動輪を別の車体から切り出して接合し6輪化。
後部は4輪と6輪の2種類があったのでウォーリグと同じ6輪タイプを使います。
ヘッドの運転席部分や細かいパーツ類は接着無しでハマっているので、簡単に取り外すことができました。

thumb_IMG_0702_1024
タンク部分はどうやって作ろうかいろいろ試行錯誤しました…
市販のプラ円パイプ材なども試しましたが、思った通りのサイズがありませんでした。
たまたま同時製作していたNゲージのタンク車のタンク本体が余り、試しにトレーラーに載せてみたら良いバランスだったので、これを素体にすることに。
KATOのタキ3000のタンクで、輪切りにして長さを調整して、中央から切断して5mmのフラット部分を追加します。

thumb_IMG_1132_1024
ヘッド部分はシャーシ以外ベースになりそうな物が無かったので、基本的にプラ板から自作になりました。
フロントグリルは縦型にスリットの入った素材を探しましたが、エッチングパーツでもなかなかありませんでした…
結局グリーンマックスの跨線橋キットの屋根を切り出して、外周をプラ板で囲いフロントグリルに。
後部座席の乗用車のボディが使われている部分は、実物と同じ車種の製品が無いので、トレーラーと同じくトミーテックのカーコレクションで発売されているスバル360のボディで代用。
IPAに漬けて塗装剥離したあとに車体中央から切断し、中央部分をプラ板とパテで拡幅しています。
簡易的ですがプラ角材で後部座席も再現してあります。

thumb_IMG_1145_1024
ヘッドのプロポーションの調整は結構気を遣いました。
当初は完成後にフィギュアを乗せるためにキャブを着脱式にしたかったですが、微妙な傾斜具合をキープできなさそうだったので、なくなく固定式に…

thumb_IMG_1170_1024
フロントでいちばん目立つスカートとそれを支えるアーム部分も苦労しました。
これも1/144スケールのミリタリー物やNゲージの製品などから使えそうな素材を探しましたが、思った通りの形の物を見つけられなかったので自作に。
スカートはプラ板で組み立ててパテで曲面を成形し、アームはプラ板を切り出して真鍮線でシリンダーを再現しています。

運転席の窓ガラスはバスコレのジャンク車体から取り出した物で、塗装で窓枠を再現するために既にマスキングしてあります。

thumb_IMG_1171_1024
後部タンクは真ん中から切断して5mm幅でフラット部分を増設。
0.5mm幅のプラストライプを等間隔に接着しています。

thumb_IMG_1256_1024
後部寄りに付いている波状の板は0.1〜0.3mmプラ板で再現。
タンク自体とプラ板の組み合わせはタミヤセメントでは固着しにくかったので、全て瞬着で硬く固定してあります。
タンク上に載っている乗用車ボディは、これもカーコレクションのスバル360を改造して搭載。

thumb_IMG_1258_1024
全体のバランスを見ながら進めていきます。。

thumb_IMG_1287_1024
ヘッド部分の細かいパーツ類を取り付け。
この作品に欠かせない存在であるボンネットから飛び出た"V8"は、0.8mm真鍮線と1/144スケールのミリタリー物の小物類を切り出して製作。
エキゾーストは1.3mm真鍮線ベースにして、直線部に1.5mmスプリングを組み合わせています。
両サイドの吸気口?はプラ角材から切り出し。
他にも後部座席下の隙間をプラ板などでディテールを作って埋めたりしています。

thumb_IMG_1313_1024
とりあえずヘッドは形になったので塗装してみました。
フラットブラックにライトグレーを少し混ぜて吹きましたが、ちょっとイメージとは違った色合いになってしまいました…
劇中の雰囲気ではもっと緑掛かった黒色のイメージだったので調合し直して再塗装します。

thumb_IMG_1316_1024
後部はタンク下部のトゲトゲをプラ板や真鍮線で再現し、前側の監視スペース?もスバル360の切り出しボディとプラ板で製作。
シャーシの側面にはNゲージ貨車に付属しているハンドルパーツを取り付けました。

これでボディ全ての加工が終わったので本塗装に。

 thumb_IMG_1332_1024
今度はフラットブラックにダークグリーン・ニュートラルグレー・フラットベースを少量ずつ調合。
さっきのブラックよりもだいぶ良くなったと思います。

thumb_IMG_1324_1024
ブラックが吹き終わったらウェザリング工程に。
クレオスのMr.ウェザリングカラーのステインブラウンとグランドブラウンで色付け。
その上からサンディウォッシュで砂汚れ風に。

thumb_IMG_1325_1024
V8とエキゾーストはシルバーで塗り分けしたあとに、同じようにウェザリングしています。

thumb_IMG_1339_1024
劇中ではひたすら砂漠を走り続けて砂汚れにまみれていたのが印象的だったので、ブラウンを下地にしたあとに砂色をメインで汚しています。

thumb_IMG_1343_1024
タイヤも同じように塗装とウェザリンング。
駆動輪には独特なギザギザ状のカバーが装着されていますが、これもどうやって再現するかで悩みました。
最終的にプラパーツのバーニアノズルのいちばん小さい物を切り詰めて、ギザギザに切り込みを入れてタイヤに接着して再現しました。

thumb_IMG_1344_1024
つや消しクリアを吹いたあとに、さらにベージュ系色のパステル粉で砂汚れを付けて、やっと完成です。。

thumb_IMG_1350_1024

『ウォー・リグ (THE WAR RIG)  イモータン・ジョーの追手から逃げるため、フュリオサがワイヴスらを匿い運転。チェコ製Tatra T815軍用車両改造タンカートレーラー、車体にシボレー・フリートラインを使用、別名”ウォー・タンク”。ニトロブースター付き水冷V8エンジン2基搭載、2000馬力6輪駆動、上下可動のカウキャッチャーとワイヤーウィンチを装備している。』Wikipedia - マッドマックス 怒りのデス・ロード より。


thumb_IMG_1353_1024
劇中後半の3両目トレーラーが無くなった状態をモデルにしています。

thumb_IMG_1352_1024

thumb_IMG_1354_1024

thumb_IMG_1351_1024

ウォーリグ以外にも、キャデラックを2段重ねにして異様に巨大なタイヤを履いた「ギガホース」や、ギターとドラムを大量のスピーカーで掻き鳴らす「ドゥーフワゴン」など、あまりにも印象的すぎて凄く欲しいマシンは他にもありますが、ウォーリグと同じく作るのは大変そうです…

thumb_IMG_1355_1024
元になったベース車と比較。1/144〜1/150スケール相当ですが、これでもかなり大きいです。
まさかこんな形でNゲージサイズのクルマを製作することになるとは思わなかったですが、ほとんどフルスクラッチと言って良い工作で、鉱山レイアウトや車両工作に応用出来そうな工法も増えたと思います。

thumb_IMG_1363_1024
カーコレクションのジャンク車体を使ってインターセプターもどきを作ってみようとしてみたり…

どうも。。
10月4日に開催された第11回軽便鉄道模型祭に行ってきました。
レイアウト作りの材料探しのつもりでしたが、展示されていたレイアウトとジオラマがとても素晴らしかったので、自分のレイアウト作りの参考も兼ねてアップしてみます。
既にネット上で多くの記事が出ていると思うので、個人的に目に留まった物を写真メインでアップしていきます。。

thumb_IMG_0793_1024
以前は目黒で開催されていましたが、今回からは人形町に移っていました。
目黒で開催されたときも行っていますが、会場が広くなったぶんボリュームが増した感じがしました。


 DSC02818

DSC02812
基隆炭礦がモチーフのレイアウト。雨でぬかるんだ地面の表現や周辺の炭鉱設備や自然の作り込みが素敵でした。


DSC02821

DSC02823
こちらは6.5mm軌の小さめのレイアウト。
急斜面の狭いスペースにバランス良く配置されたトタン壁の荷下ろし場の風景は、自分が作ろうとしている石灰石鉱山レイアウトの上部軌道に近いので凄く参考になります。。
淡い色合いの地面表現も良いです。

DSC02849
レイアウト中央をアクリル板?で区切られていて、それぞれ別の風景が楽しめるようになっていました。


DSC02832
以前TMSで拝見したことのある、グランビー鉱車が行き違うレイアウトも展示されていました。
そういえば、ナロー界隈では実車の活躍数・現存数の割にグランビー鉱車を作られている方をあまり見かけない気がしますね。


DSC02848

DSC02827
今回見たレイアウトの中でも特に印象に残った、下津井電鉄がモチーフのレイアウト。
サイズはそこまで大きくありませんが、街並みがボード以上に大きく感じるような配置のバランスと、建物や情景ひとつひとつの作り込みの精密さに感銘を受けました。

DSC02829

DSC02831
道路の側溝とコンクリ蓋や、店先に並ぶビールケースまで精密に再現されていて圧倒されます…

DSC02826
同じ方のもう一つのレイアウト。
左奥にある瀬戸大橋は遠近法を利用するために小さく作ってあるんですね。
水田に反射する車輌の室内灯が綺麗でした。


DSC02836

DSC02838

DSC02839

展示されているどのレイアウトも情景のクオリティが高くて良い刺激になりました。
自分のレイアウトもこのくらい作れるようにしたいですね。。
